Начинаем работать с модулем влажности DHT11

Сообщение admin » 02 янв 2017, 21:44

Как вы поняли из названия, сегодня мы не будем работать со светодиодами, хотя еще будем возвращаться к теме светодиодов в дальнейших уроках. Сегодня мы научимся многим важным моментам: устанавливать и работать с готовыми библиотеками, DHT11.


Разумеется мы научимся правильно подключать модуль влажности
Нам понадобиться: модуль влажности DHT11, резистор на 10 кОм.
Чем отличаются датчики DHT11 и DHT22?
Две версии сенсоров DHT похожи друг на друга и имеют одинаковую распиновку. Их отличия в характеристиках. Спецификации:

Сенсор DHT11:
определение влажности в диапозоне 20-80%
определение температуры от 0°C до +50°C
частота опроса 1 раз в секунду

Сенсор DHT22:
определение влажности в диапазоне 0-100%
определение температуры от -40°C до +125°C
частота опроса 1 раз в 2 секунды
Таким образом, характеристики датчика DHT22 лучше по сравнению с DHT11, и поэтому он чуть-чуть дороже. Снимать показания чаще, чем раз в 1-2 секунды не получится, но, возможно, для вашего проекта более высокое быстродействие и не требуется.



Подключение сенсоров DHT к Arduino
Датчики DHT имеют стандартные выводы и их просто установить на breadboard.

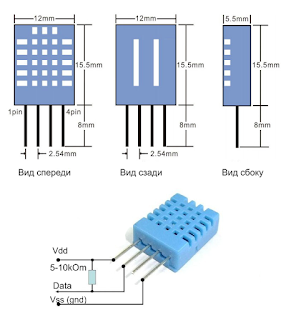

Датчики DHT имеют 4 вывода:
питание.
вывод данных
не используется.
GND (земля).
Между выводами питания и вывода данных нужно разместить резистор номиналом 10 кОм.
Датчик DHT часто продается в виде готового модуля. В этом случае он имеет три вывода и подключается без резистора, т.к. резистор уже есть на плате.

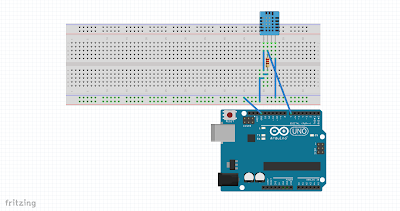

Что нужно сделать? А все просто: сначала правильно подключим датчик к плате ардуино. Далее нужно установить библиотеку.

Выводы: несмотря на средние характеристики датчик температуры и влажности DHT11 вполне можно использовать (хотя бы для того чтобы просо попробовать поработать с ним, знания никогда лишними не бывают, да и пригодиться все это при освоении других аналоговых датчиков).
