LCD Motorola C115 к Arduino. Схема, даташит и библиотека.

Сообщение admin » 01 дек 2016, 19:34


Lcd chip: ST7558 - Wintek Lcd
Resolution: 94x64
Technology: FSTN
I2C write address: 0x78 - (0x3C with *Wire* arduino funtion)

Pin1 Vdd +2.8V .-----------------------------.
Pin2 Res (n/c) | |
Pin3 Sclk | Motorola C115 |
Pin4 Sdat | 102x65 |
Pin5 A0 (Gnd) | (visible 94x64) |
Pin6 Gnd '-----------------------------'
Pin7 Vlcd +12V | | | | | | | |
Pin8 Reset 1 2 3 4 5 6 7 8

Управляется по I2C

Разрешение 96х64

Контроллер ST7558

Распиновка:

Pin1 Vdd (+2.8V)

Pin2 Res (в некоторых LCD он есть, в некоторых нет, обычно не используется)

Pin3 Sclk (I2C clock)

Pin4 Sda (I2C data)

Pin5 A0 (подключить к GND)

Pin6 Gnd

Pin7 Vlcd (подключить через кондер к GND)

Pin8 Reset

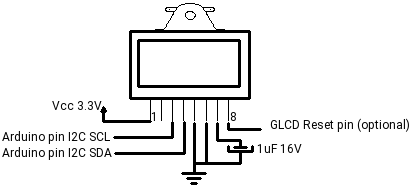

Схема включения:



phpBB [video]


Даташит:http://master-electrix.at.ua/c115_lcd/ST7558.pdf

Библиотека для Arduino в файле.
Вложения
ST7558-Motorola-C115-LCD-Library-master.zip
ST7558-Motorola-C115-LCD-Library-master
(22.1 KiB) Скачиваний: 260
